干货知识—装设母线保护的基本原则,值得收藏慢慢看!

发表时间:2018-12-20 09:18

随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便,母线作为一种新型配电导线应运而生。




什么是母线

在电力系统中,母线将配电装置中的各个载流分支回路连接在一起,起着汇集、分配和传送电能的作用,是电站或变电站输送电能用的总导线。

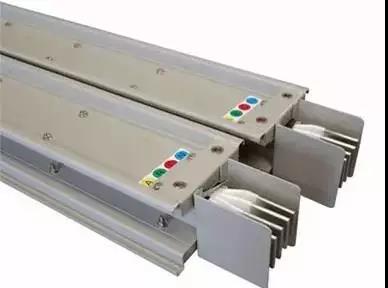

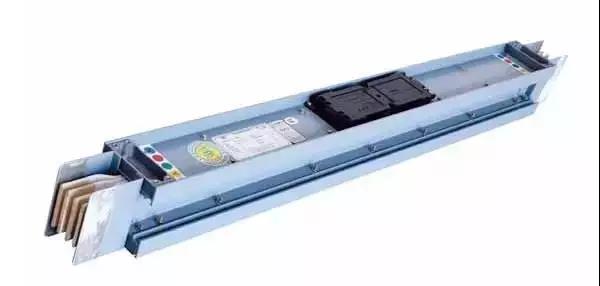

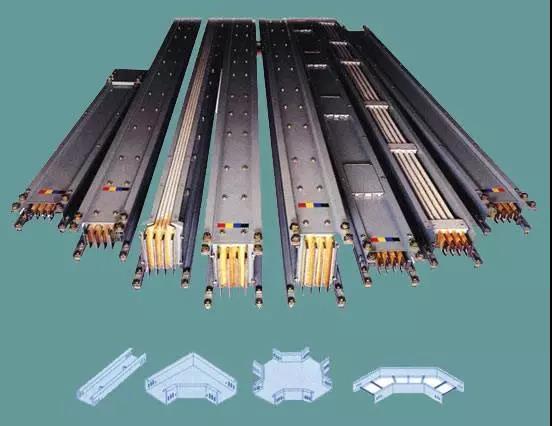

与传统的电缆相比,在大电流输送时充分体现出母线的优越性,同时由于采用了新技术、新工艺,大大降低了母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。



为什么需要装设母线保护

母线是发电厂和变电所的电力系统中一个重要组成元件,作用是汇集、分配和传送电能。


母线在运行中,有巨大的电能通过,短路时,承受着很大的发热和电动力效应,当母线上发生故障时,将使连接在故障母线上的所有元件在修复故障故障母线期间,或转换到另一组无端障的母线上运行以前被迫停电。


此外,在电力系统中关键变电所的母线上故障时,还可能引起系统不乱的破坏,造成严峻的后果。



一般说来,不采用专门的母线保护,而利用供电元件的保护装置就可以把母线故障切除。


当双母线同时运行或母线分段单母线时,供电元件的保护装置则不能保证有选择性地切除故障母线,因此应装设专门的母线保护。


装设母线保护的基本原则

在110KV及以上的双母线和分段单母线上,为保证有选择性地切除任一组(或段)母线上所发生的故障,而另一组(或段)无端障的母线仍能继承进行,应装设专门的母线保护。


110KV及以上的单母线,重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线,按照装设全线速动保护的要求必需快速切除母线上的故障时,应装设专用的母线保护。为知足速动性和选择性的要求,母线保护都是按差动原理构成的。所以无论母线上元件有多少,实现差动保护的基本原则还是合用的,即:


★在正常运行以及母线范围以外故障时,在母线上所有连接元件中,流入的电流和流出的电流相等,或表示为I总=0;


★当母线上发生故障时,所有与电源连接元件都向故障点供应短路电流,而在供电给负荷的连接元件中电流即是零,因此,I总=Id。


★如从每个连接元件中电流的相位来看,则在正常运行以及外部故障时,至少有一个元件中的电流相位和其余元件中的电流相位是相反的,详细地说,就是电流流入的元件和电流流出的元件这两者的相位相反。而当母线故障时,除电流即是零的元件以外,其它元件中的电流则是同相位的。
